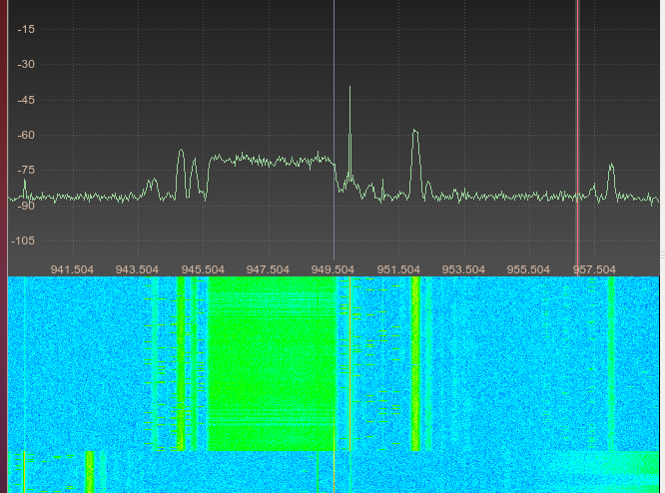

Сначала нам необходимо определить частоту местной GSM станции. Для этого используем gprx, который включен в состав live cd. После анализа частот в районе 900 МГц вы увидите что-то вроде этого:
Вы можете увидеть постоянные каналы на 952 МГц и на 944.2 МГц. В дальнейшем эти частоты будут отправными точками.
Теперь же с помощью следующих команд мы должны установить Airprobe.
Установка завершена. Теперь мы можем принимать GSM сигнал. Запустим wireshark с помощью команды

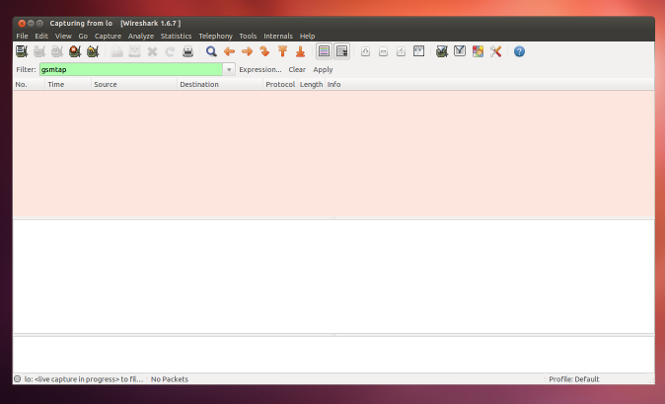

В качестве приемного устройства выберите «lo», а в качестве фильтра выберите gsmtap, как показано на следующем рисунке:
Теперь вернитесь в терминал и введите
Откроется всплывающее окно, и вам необходимо будет отключить автоматический сбор, а также перевести слайдер на максимум. Далее вводим GSM частоты, полученные ранее, в качестве средней частоты.

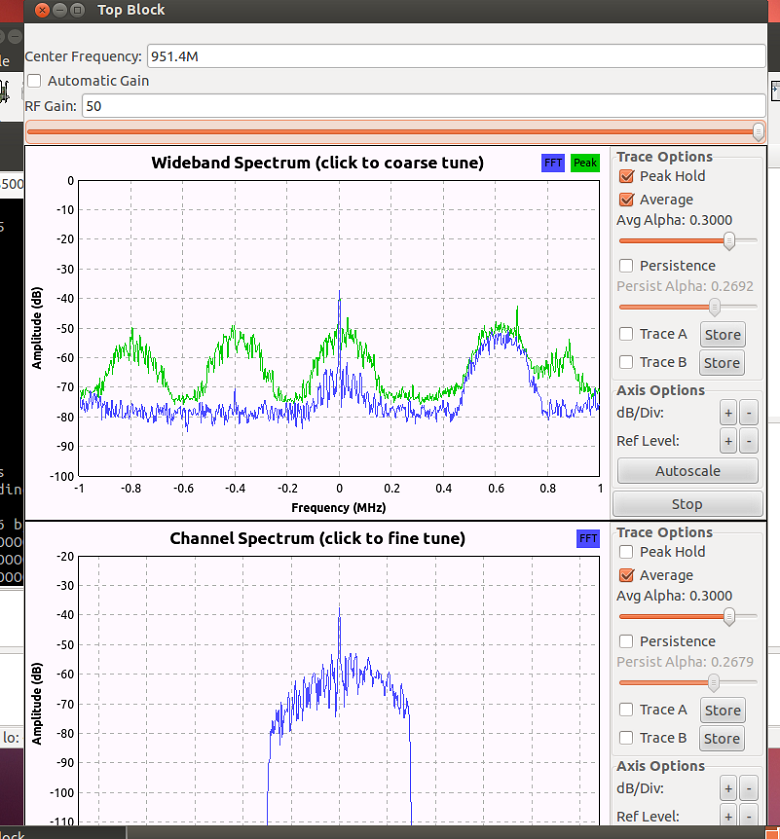

Также выбираем пиковое и среднее значения в секции опций трассировки, как показано далее:

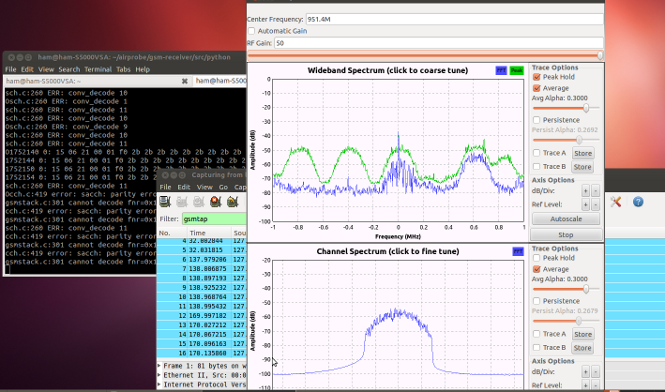

Вы увидите, что только сигнал верной последовательности (синий график) местами выходит за пиковое значение (зеленый график), тем самым показывая, что это постоянный канал. Теперь нужно начать декодирование. В окне нажимаем на середину этого самого частотного скачка. Вы можете увидеть ошибки, но это нормально. Я начал получать данные таким способом:
Теперь вы можете заметить, что gsm-данные приходят в wireshark. Как я упоминал в начале статьи, синхронизирующий сигнал плавает, поэтому для поддержания заданной частоты вам необходимо продолжать кликать на схему. Тем не менее, программа работает довольно хорошо. Как бы смешно это не звучало, но, обернув ваш hack rf в полотенце (или что-то подобное), вы повысите термальную стабильность синхронизирующего сигнала и уменьшите разброс.
Вы можете увидеть постоянные каналы на 952 МГц и на 944.2 МГц. В дальнейшем эти частоты будут отправными точками.
Теперь же с помощью следующих команд мы должны установить Airprobe.
Код:
git clone git://git.gnumonks.org/airprobe.git
git clone git://git.gnumonks.org/airprobe.git
cd airprobe/gsmdecode
./bootstrap
./configure
make
cd airprobe/gsm-receiver
./bootstrap
./configure
makeУстановка завершена. Теперь мы можем принимать GSM сигнал. Запустим wireshark с помощью команды
Код:
sudo wiresharkВ качестве приемного устройства выберите «lo», а в качестве фильтра выберите gsmtap, как показано на следующем рисунке:
Теперь вернитесь в терминал и введите
Код:
cd airprobe/gsm-receiver/src/python
./gsm_receive_rtl.py -s 2e6Откроется всплывающее окно, и вам необходимо будет отключить автоматический сбор, а также перевести слайдер на максимум. Далее вводим GSM частоты, полученные ранее, в качестве средней частоты.
Также выбираем пиковое и среднее значения в секции опций трассировки, как показано далее:
Вы увидите, что только сигнал верной последовательности (синий график) местами выходит за пиковое значение (зеленый график), тем самым показывая, что это постоянный канал. Теперь нужно начать декодирование. В окне нажимаем на середину этого самого частотного скачка. Вы можете увидеть ошибки, но это нормально. Я начал получать данные таким способом:
Теперь вы можете заметить, что gsm-данные приходят в wireshark. Как я упоминал в начале статьи, синхронизирующий сигнал плавает, поэтому для поддержания заданной частоты вам необходимо продолжать кликать на схему. Тем не менее, программа работает довольно хорошо. Как бы смешно это не звучало, но, обернув ваш hack rf в полотенце (или что-то подобное), вы повысите термальную стабильность синхронизирующего сигнала и уменьшите разброс.
